Как правильно собрать электрощит: Пошаговое руководство для безопасного монтажа

🔌Почему критична правильная сборка щита?

Электрощит — центральный узел электробезопасности. Ошибки в монтаже приводят к:
  • Возгораниям из-за перегрузок
  • Поражению током во влажных помещениях
  • Выходу из строя дорогостоящей техники
  • Постоянным ложным срабатываниям защиты

✅ Решение: Четкое планирование + соблюдение ПУЭ 7 + профессиональные компоненты

📦 Этап 1: Комплектация щита

Компонент
Назначение
Рекомендации
Щитовой корпус
Защита компонентов
На 20% больше модулей, чем требуется
Автоматические выключатели (АВ)
Защита от КЗ и перегрузок
По расчетной нагрузке групп
УЗО/Диффавтоматы
Защита от токов утечки
30мА для стандартных линий, 10мА для влажных зон
Шины N и PE
Распределение нуля и земли
Медные, с изоляторами
Гребенчатая шина
Соединение автоматов
Одинарная/тройная под фазы
Доп. защита
Реле напряжения, РКФ
Для гаражей и чувствительного оборудования

🔗 Расчет нагрузки: «Подбор сечения кабеля»

⚡Этап 2: Схемы подключения (с диаграммами)

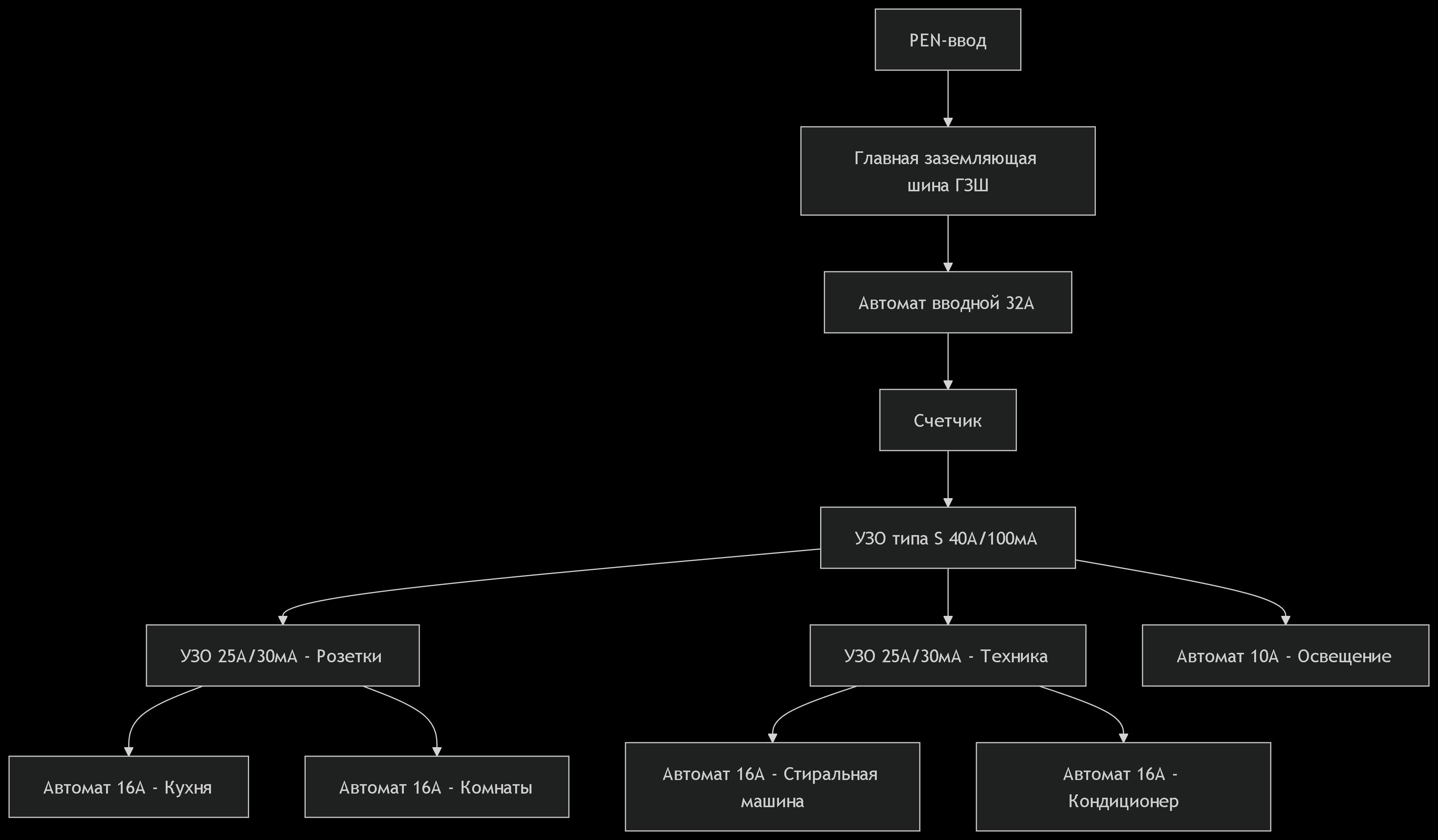

🔷 Стандартная квартира (1-комнатная)

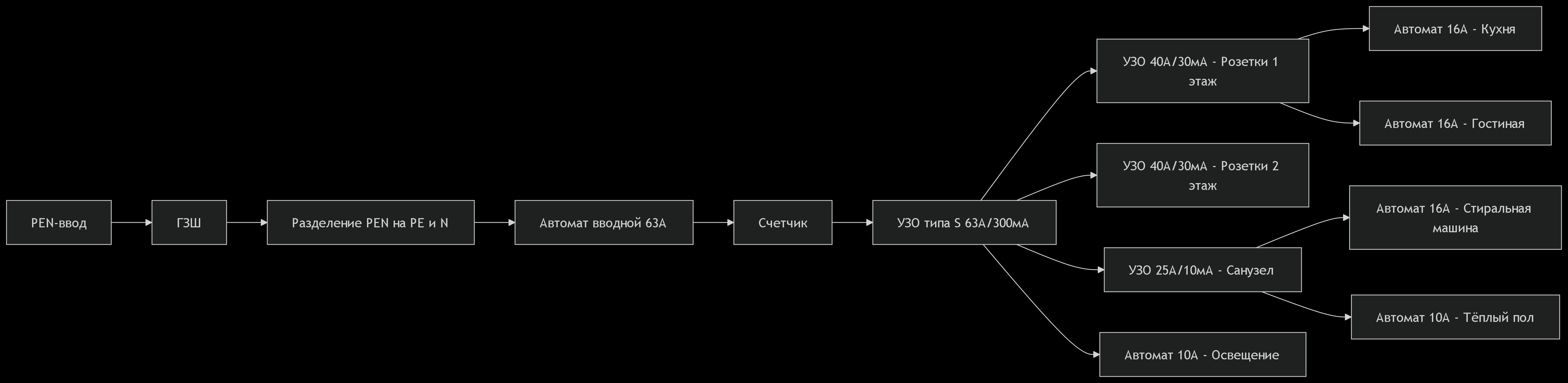

🏠 Частный дом (однофазный)

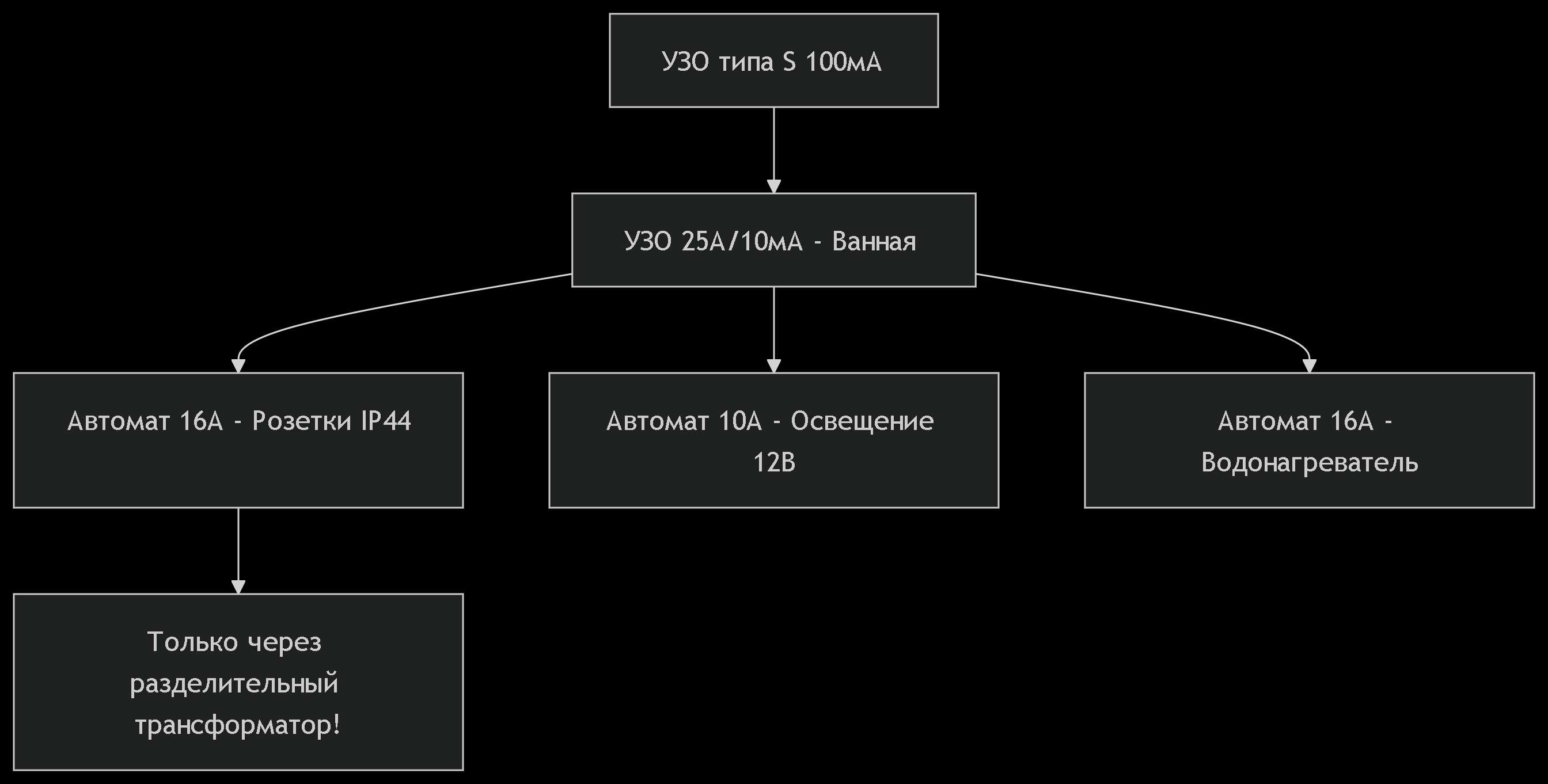

💧 Опасные зоны: ванная, баня, бассейн

⚠️ По ПУЭ 7.1.82: Обязательно УЗО 10мА + отдельная линия!

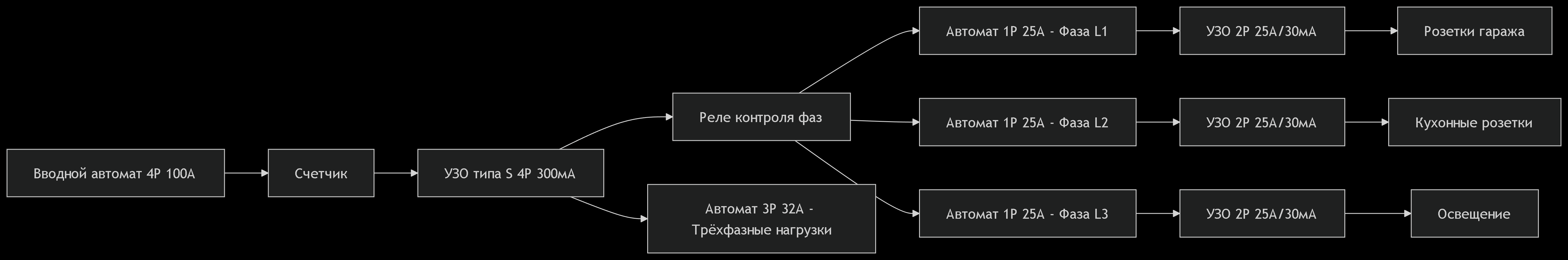

⚙️ Трёхфазная сеть (380В)

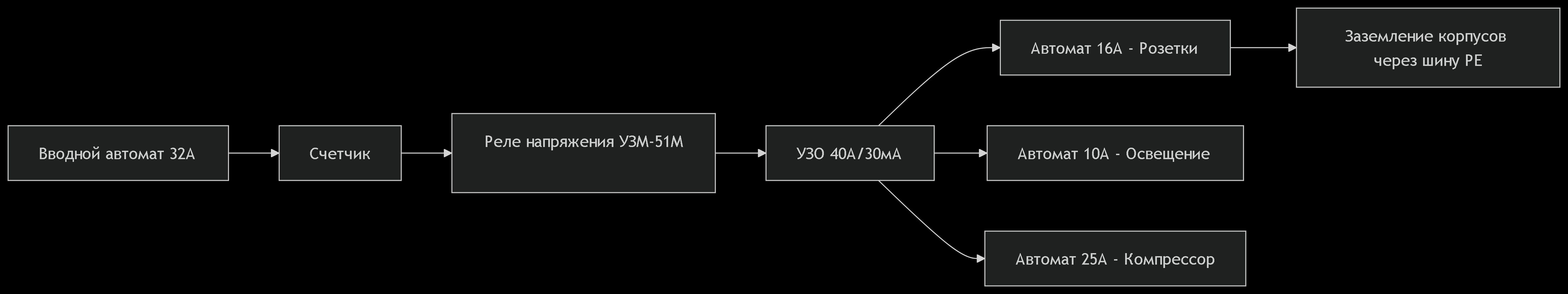

🔧 Гараж/мастерская с защитой

🛡️ Этап 3: Монтажные правила

  1. Порядок установки на DIN-рейку:
    Вводной АВ → Счетчик → УЗО → Групповые автоматы → Шины
  2. Подключение фаз:
    Гребенчатая шина между автоматами (без скруток!)
  3. Нулевые провода:
    Только через шину N (синие провода)
  4. Заземление:
    Желто-зеленые провода напрямую к шине PE (без разрывов!)

🔗 Нюансы подключения: «Ошибки при монтаже УЗО»

⚠️ Критичные ошибки новичков

Ошибка
Последствие
Решение
Смешение N и PE
Ток на корпусах приборов
Раздельные шины
Одно УЗО на весь щит
Отключение всех линий
Группировка по 3-5 автоматов
Неравномерность фаз в 380В
Перекос и поломка оборудования
Распределение ±10%
Отсутствие УЗО 10мА во влажных зонах
Риск поражения током
Обязательная установка

🛠️ Этап 4: Проверка перед запуском

  1. Мультиметром: отсутствие КЗ между контактами
  2. Прозвонка: соответствие групп схеме
  3. Тест УЗО: кнопкой «ТЕСТ»
  4. Проверка изоляции: мегаомметром (≥1 МОм)

❗ Важно: Без электротехнического образования не работайте под напряжением!

✅ Заключение: Доверьтесь профессионалам!

Сборка щита для опасных зон и трёхфазных сетей требует:
  • Знания ПУЭ 7 и СП 256.1325800
  • Опыта расчёта нагрузок
  • Профессионального инструмента
