Схемы подключения УЗО: подробное руководство для дома и квартиры

Введение: зачем нужно УЗО?

Устройство Защитного Отключения (УЗО) - критически важный элемент современной электропроводки. Оно срабатывает за 0,02-0,03 секунды при утечке тока всего 10-30 мА, предотвращая:
  • Поражение электрическим током
  • Возгорание проводки
  • Повреждение оборудования

Важно! Неправильное подключение сводит на нет защитные функции устройства. В этой статье мы разберем все основные схемы подключения УЗО для разных типов сетей.

1. Основные принципы подключения

Перед разбором схем запомните три золотых правила:
  1. Заземление (PE) никогда не подключается через УЗО
  2. Нулевые шины должны быть разделены для каждого УЗО
  3. Номинал УЗО должен соответствовать нагрузке

2. Схемы для однофазной сети (220В)

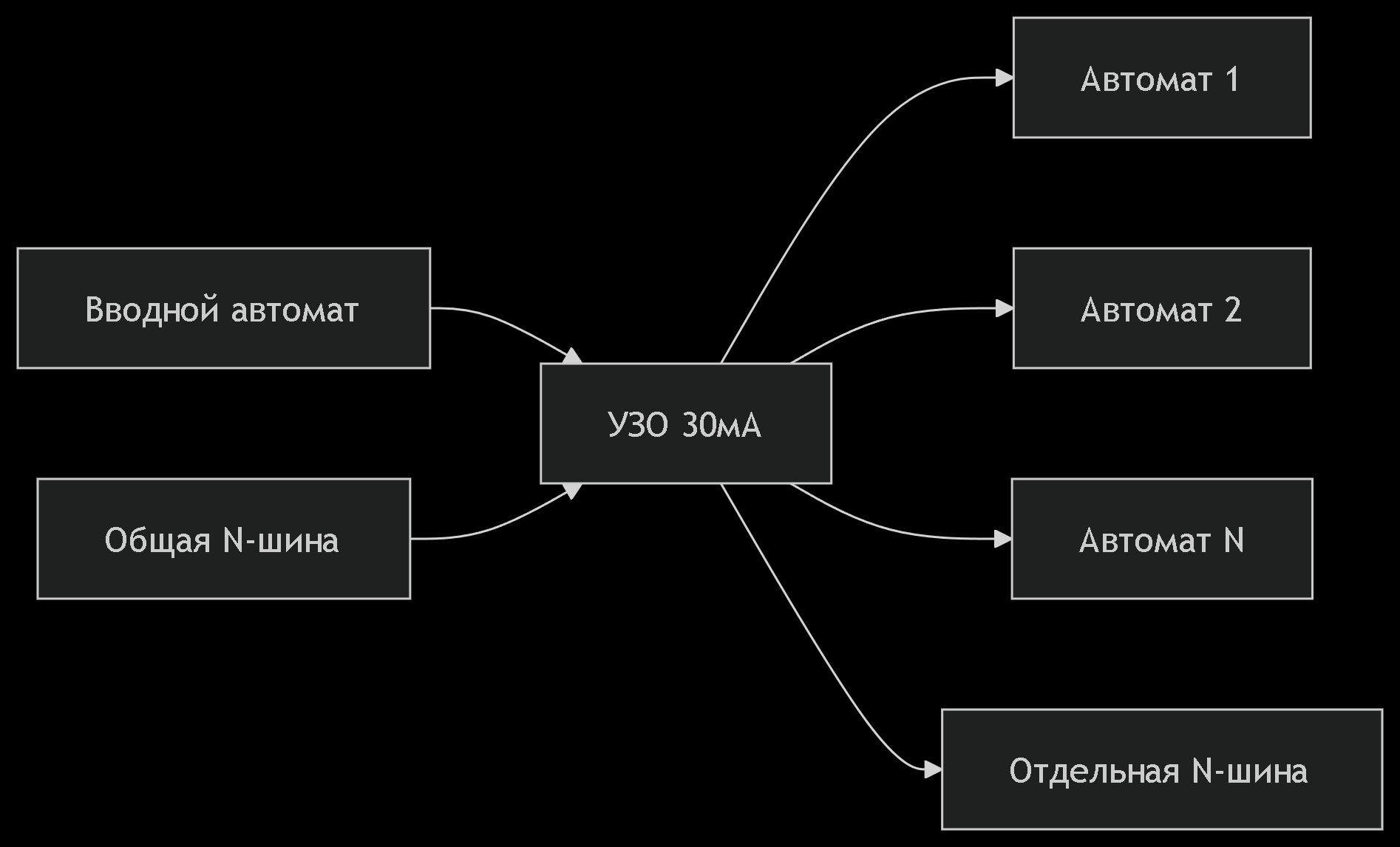

2.1. Базовая схема (1 УЗО на всю квартиру)

Порядок подключения:
  1. Фаза от вводного автомата → вход УЗО (L-in)
  2. Выход фазы УЗО (L-out) → групповые автоматы
  3. Ноль от общей шины → вход УЗО (N-in)
  4. Выход нуля УЗО (N-out) → отдельная нулевая шина
  5. Все защищаемые линии берут ноль только с этой шины

Где использовать: небольшие квартиры до 3 комнат

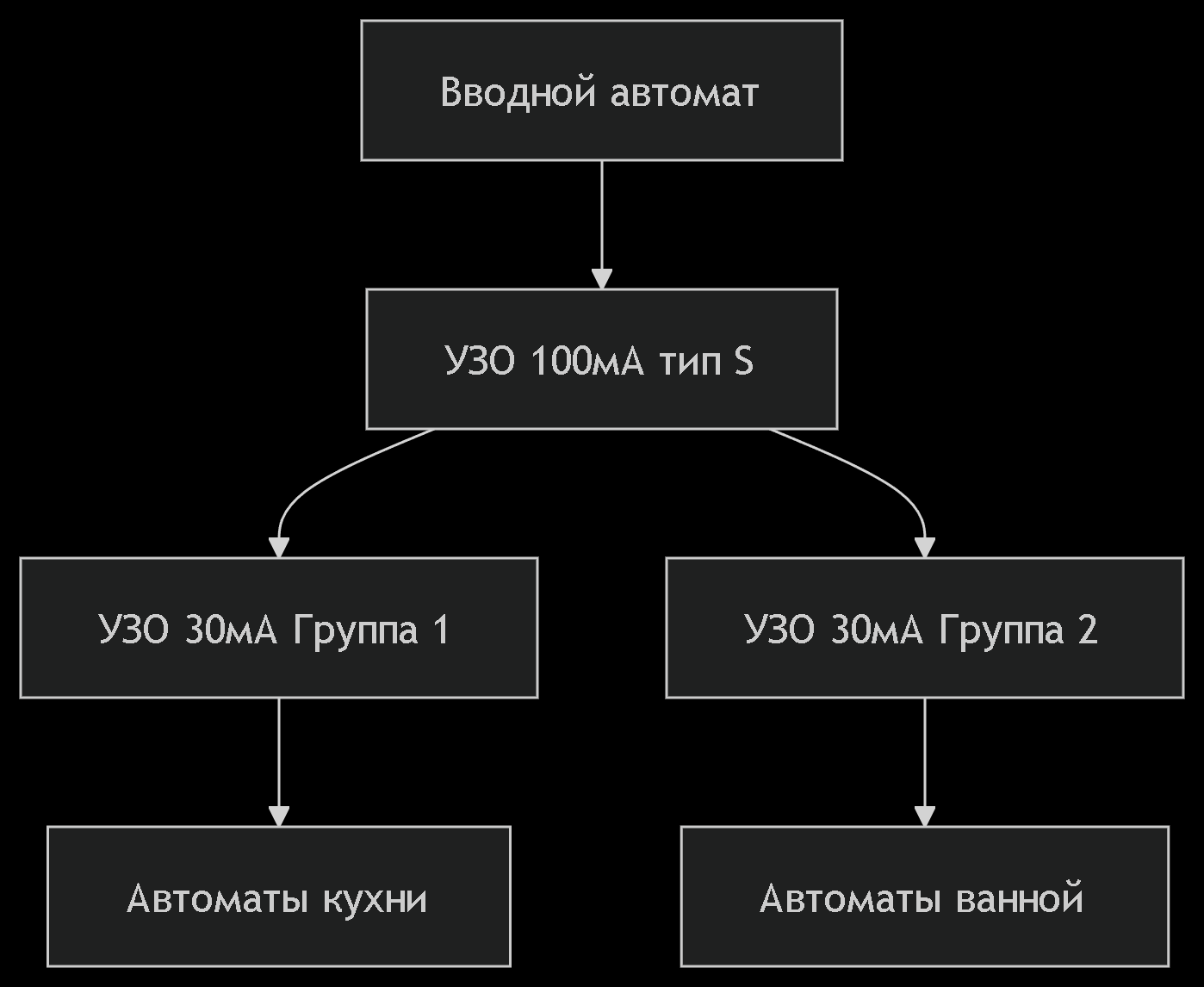

2.2. Групповая схема (рекомендуется)

Особенности подключения:
  • На вводе: противопожарное УЗО (100-300мА) с задержкой срабатывания
  • Для каждой группы: отдельное УЗО 30мА со своей нулевой шиной
  • Автоматы подключаются ПОСЛЕ группового УЗО

Преимущества:
  • При утечке отключается только проблемная линия
  • Двойной уровень защиты
  • Легкая диагностика неисправностей

3. Схемы для трехфазной сети (380В)

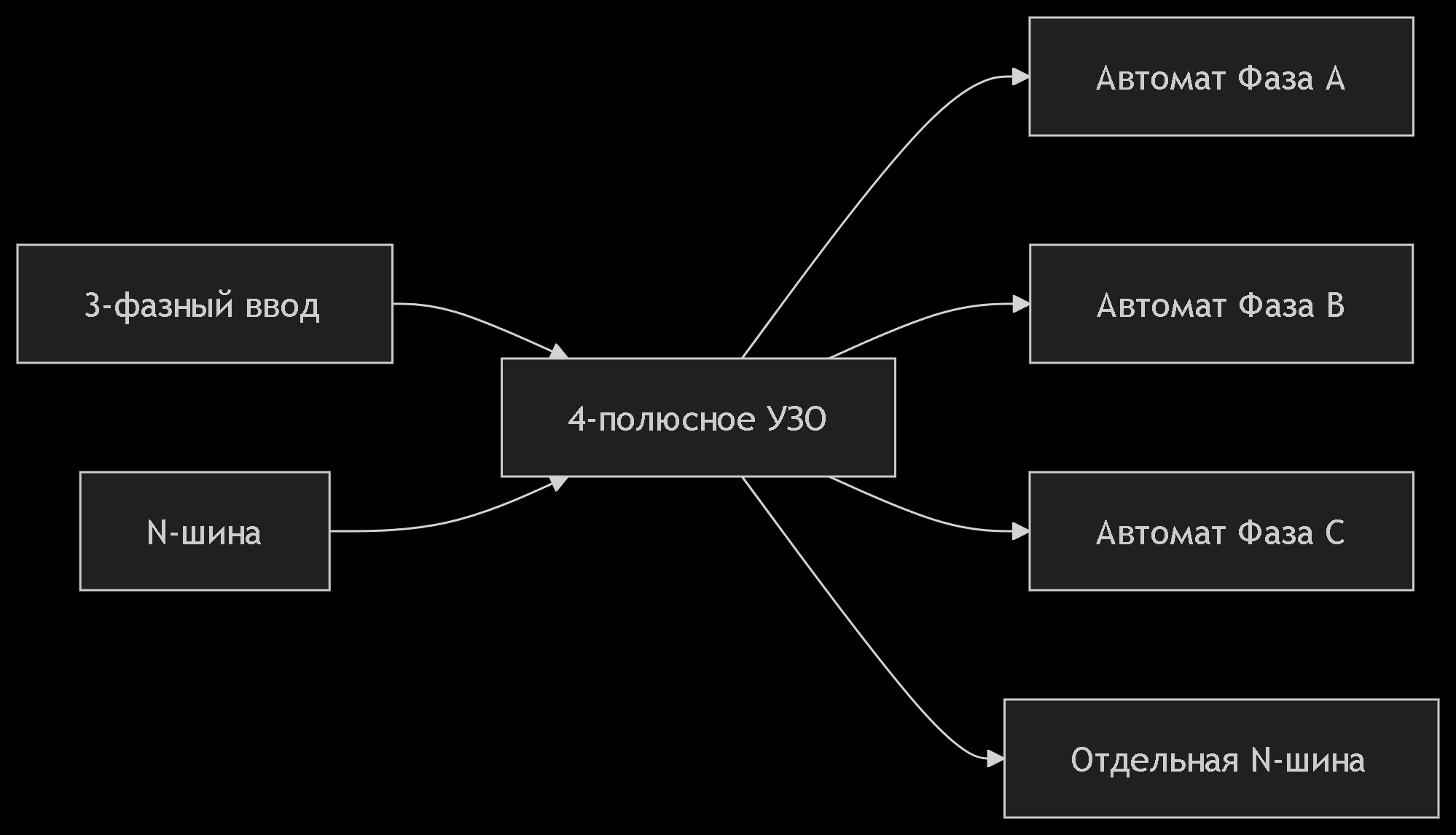

3.1. Стандартное подключение

Ключевые моменты:
  • Используется 4-полюсное УЗО (3 фазы + ноль)
  • Номинальный ток ≥ суммы фазных токов
  • Тип УЗО: "А" (для переменного и пульсирующего тока)

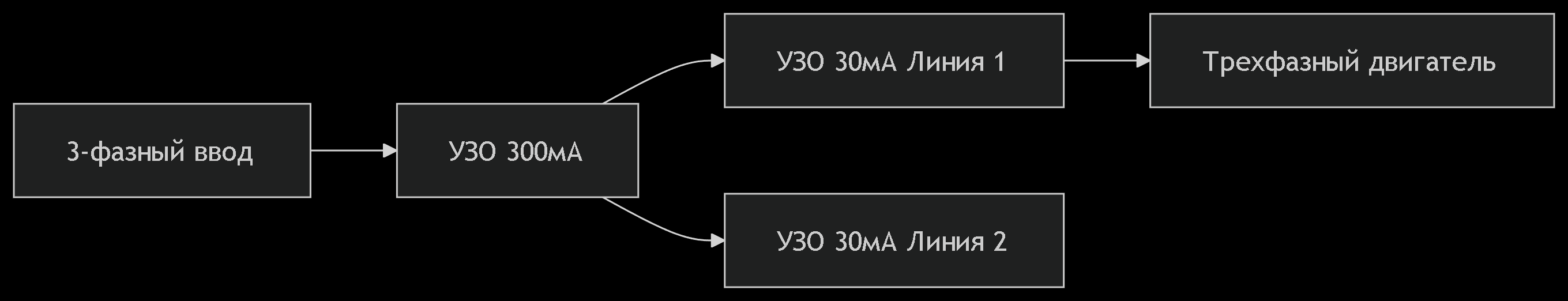

3.2. Для мощных потребителей

Особенности:
  • Первый уровень: селективное УЗО 300мА
  • Второй уровень: групповые УЗО 30мА
  • Для трехфазных потребителей - четырехполюсные УЗО

4. Специальные схемы подключения

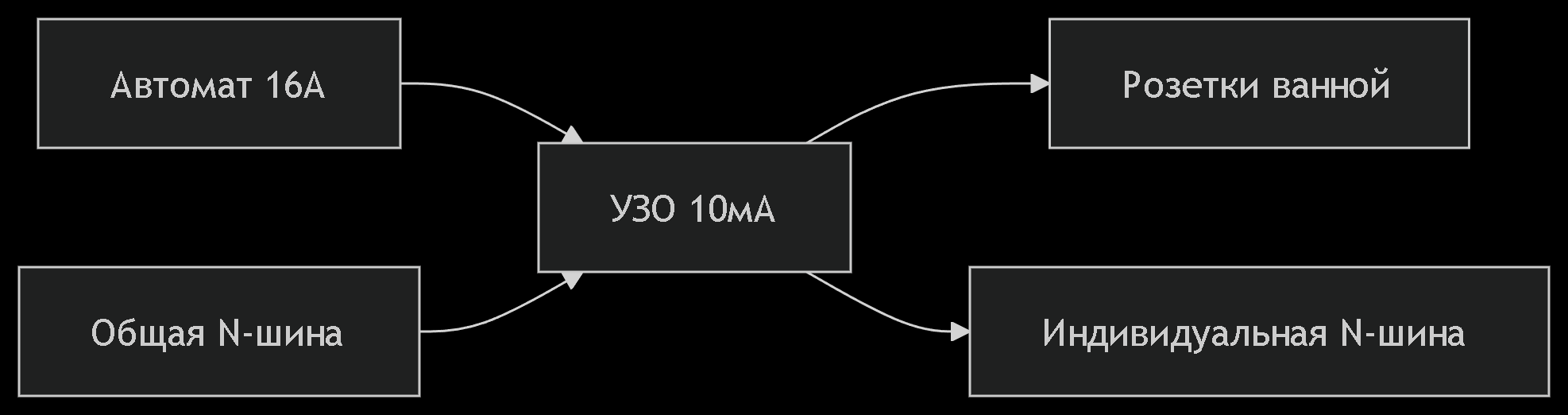

4.1. Для ванной комнаты (повышенная опасность)

Требования:
  • Отдельный автомат на линию
  • УЗО на 10мА вместо стандартного 30мА
  • Собственная нулевая шина
  • Влагозащищенные розетки (IP44 и выше)

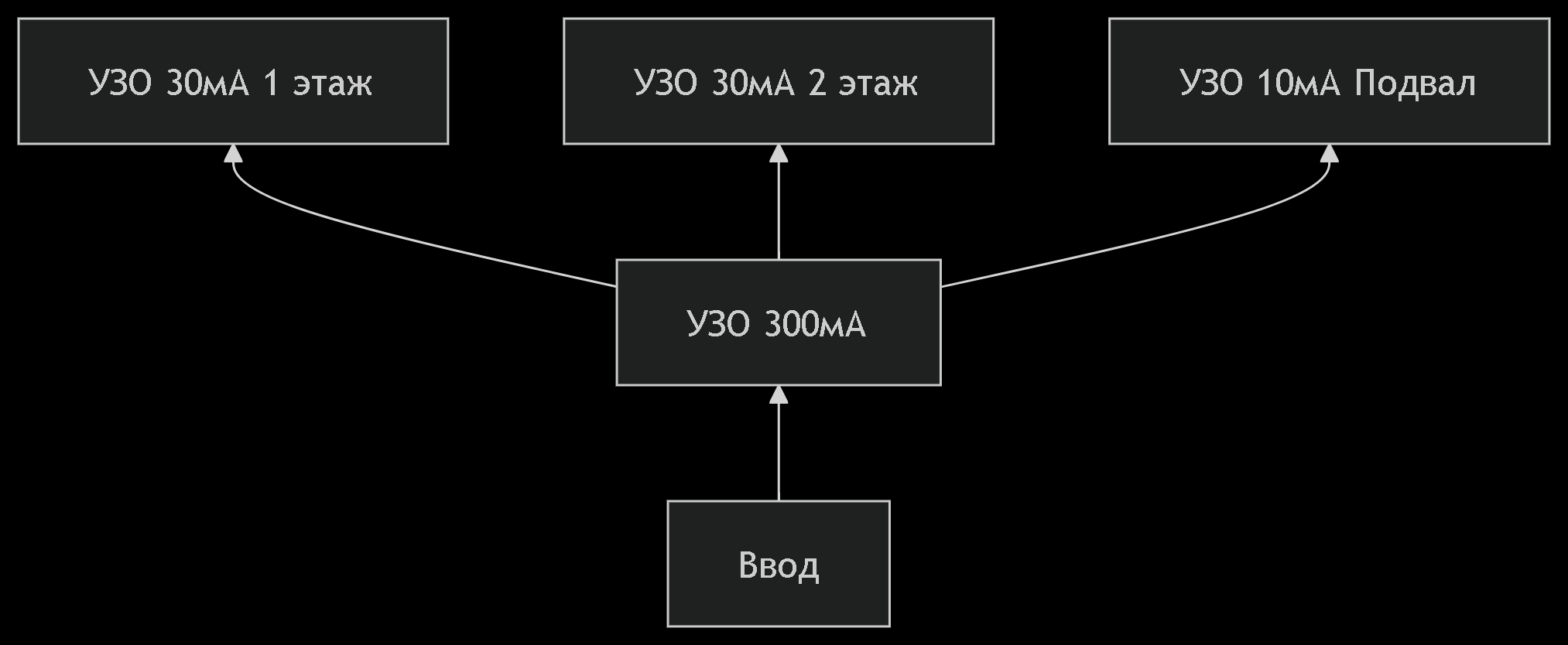

4.2. Для коттеджа с подвалом

5. 5 смертельных ошибок подключения

  1. Смешение нулей разных УЗО → ложные срабатывания
    Решение: цветная маркировка шин
  2. Подключение нагрузки до УЗО → отсутствие защиты
    Правильно: УЗО → автомат → потребитель
  3. Объединение PE и N после УЗО → опасность поражения током
    Важно: PE всегда на свою шину!
  4. Несоответствие номиналов УЗО и автомата
    Правило: номинал УЗО ≥ номинала автомата
  5. Отсутствие селективности в многоуровневых схемах
    Решение: на вводе УЗО типа S

6. Проверка правильности монтажа

После подключения обязательно:
  1. Нажать кнопку "ТЕСТ" на каждом УЗО
  2. Проверить отсутствие напряжения на отключенных линиях
  3. Замерить ток утечки специальным прибором
  4. Провести нагрузочное тестирование

Заключение

Правильное подключение УЗО - это не просто соблюдение схемы, а гарантия безопасности вашей семьи и имущества. При малейших сомнениях обращайтесь к профессионалам.
